Egyenáramú csatlakozók | Proconect, Anderson Power, Rema

Feszültség: 600V | Áramerősség: 50A, 120A, 175A, 350A | Színkód

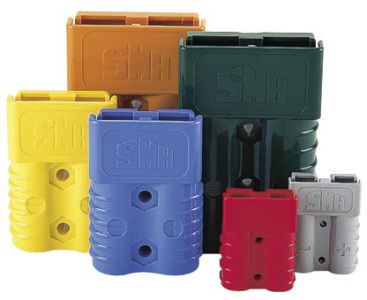

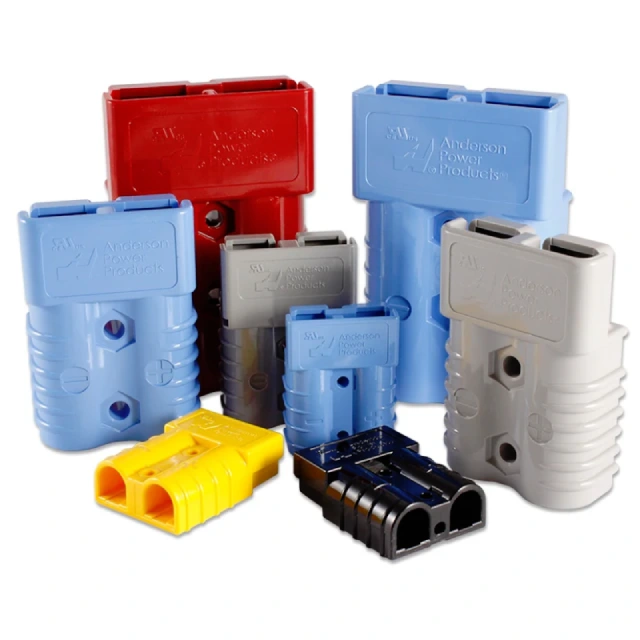

CB, CBX, SB, SBE egyenáramú csatlakozók műszaki adatai

• Feszültség: max. 600 V DC
• Áramerősség: max. 50 A-tól 320 A-ig
• Pólusszám: 2 fő érintkező (+/-) + 2 segédérinkező (CBX, SBE)
• Csatlakozóház: savaknak, bázisoknak és szénhidrogéneknek ellenálló polikarbonát vagy poliamid
• Érintkezők: ezüstözött rézötvözet, bepréseléshez, forrasztáshoz
• Rugó: rozsdamentes acél
• Feszültség-kódolás: színkódolás
• Vezeték keresztmetszet: max. 70 mm²
• Hőmérséklet tartomány: -20 °C /+125 °C

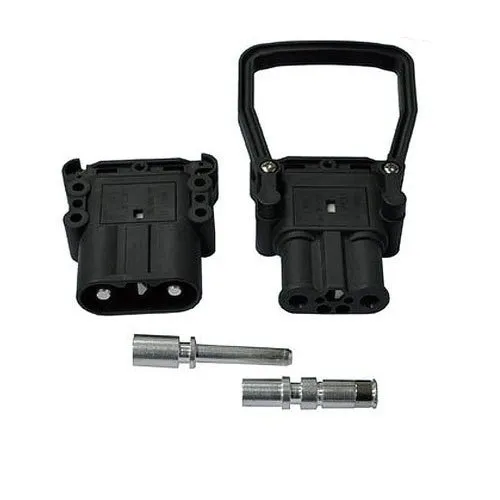

DIN targonca csatlakozódugó és hüvely műszaki adatai

• Feszültség: max. 150 V DC
• Áramerősség: max. 80 A-tól 320 A-ig
• Pólusszám: 2 fő érintkező (+/-) + 2 segédérinkező
• Csatlakozóház: hőre lágyuló, saválló műanyagház
• Érintkezők: ezüstözött rézötvözet, bepréseléshez, forrasztáshoz
• Feszültség-kódolás: hatszög alapú feszültségjelző hasábbal
• Vezeték keresztmetszet: max. 95 mm²
• Hőmérséklet tartomány: -20 °C /+90 °C
• Szabványok: EN 1175-1 / DIN 43589

Termékleírás és alkalmazás

Csak az azonos méretű és színű CB vagy SB csatlakozók kapcsolhatók egymáshoz, ezzel biztosítva az azonos névleges feszültségű eszközök és akkumulátorok gyors, biztonságos és helyes polaritású csatlakoztatását.

Az azonos méretű DIN hüvelyek és dugók csatlakoztatását egy speciális kódolási rendszer biztosítja, melynek kulcseleme a hexagonális formájú kódoló tüske. A tüske oldalai eltérő feszültségértékeket jelölnek (24V, 36V, 48V, 72V, 80V, 96V). A csatlakozók összeszerelésekor mindig a megfelelő feszültségértékhez tartozó oldalt állítják be rajta, amit egy átlátszó ablakon keresztül le lehet olvasni. Ez a megoldás garantálja, hogy csak azonos feszültségű DIN hüvelyek és dugók illeszkedjenek, elkerülve ezzel a téves összedugásból eredő káros elektromos hibákat.

Felszerelés és karbantartás lépései

Érintkezők felszerelése

• Az érintkezőket a kábel keresztmetszetéhez illeszkedő szorító pofájú kábelsaru préssel kell felpréselni.
• Miután az érintkező megfelelően fel lett préselve, azt a csatlakozó házába kell behelyezni hátulról úgy, hogy a feszítő rugót felhúzva addig nyomjuk, amíg az érintkező hangos kattanásig nem rögzül.

Szétszerelés

• A rozsdamentes acél rugólemezt le kell nyomni.
• Ezután az érintkezőt a kábellel együtt vissza lehet húzni.

Ez a módszer biztosítja az érintkezők megfelelő rögzítését és egyszerű szétszerelhetőségét karbantartás vagy csere során. Ezzel kapcsolatos további kérdéseivel, ha részletekre és speciális eszközökre vonatkozó információra van szüksége, kérem, jelezze!
